Paketas:1 vnt lenta (Baterija neįtraukta)
3S 4,2 V ličio jonų lipo balansavimo plokštės balansavimo plokštė, pilna akumuliatoriaus balansavimo plokštė.
Balansavimo plokštė tinka ličio jonų akumuliatoriui be balanso funkcijų, kad būtų išlygintas ličio akumuliatoriaus įkrovimas, įkrovimo funkcija, kad kiekvienos serijos įkrovimas būtų atliekamas tuo pačiu metu.
Parametras:
Įtampos balansas kiekvienam elementui: 4,2V
Subalansuokite kiekvienos ląstelės srovę :66 mA
Dydis: L25mm-W22mm
Balansuoklis yra tik pagalbinė funkcija, balansavimas reiškia kraunant, esant tokiai pačiai įtampai.kai kiekvienos baterijos serijos vienas elementas turi gauti 4,2V, kiti elementai ne pirmos elemento įtampa atliks laukti, kol kiti elementai pakils į tą patį lygį. .
Pastaba:
akumuliatoriaus vidinės varžos skirtumai 5 mln. omų ribose, įtampa 0,03 V ribose, galia skiriasi 50 mA
Elektra nutrūksta pagal BMS parametrą.
3S prijungimo instrukcija:
B4 "Nėra ryšio
B3 "Prijunkite teigiamą akumuliatoriaus kištuką;
B2" Prijunkite tašką tarp 1 ir 2 akumuliatoriaus;
B1 " Prijunkite tašką tarp 2 ir 3 akumuliatoriaus;
B - akumuliatoriaus jungtis neigiama;
3S balansavimo lenta gali būti naudojama kaip 2S
Pastaba: Balansavimas pradedamas balansuoti, kai vienas elementas gauna 4,2 V, atjungia įtampą pagal BMS parametrą, bet BMS atjungimo įtampai reikia daugiau nei 4,25 V, tai yra daug geriau.
4S prijungimo instrukcija:
Teigiamas B4 + akumuliatoriaus jungtis;
B3 + prijunkite tašką tarp 1 ir akumuliatoriaus 2;
B2 + prijunkite tašką tarp 2 ir akumuliatoriaus 3;
B1 + jungties taškas tarp 3 ir akumuliatoriaus 4
B - akumuliatoriaus jungtis neigiama;
4S balansavimo lenta gali būti naudojama kaip 3S, 2S.
Pranešimai:
1) šis balansas neturi įkrovimo ir atlieka apsauginę funkciją, todėl jis negali būti vietoj bms;
Cnnection 5S instrukcija:
Produkto dydis: 37,3*25,8*2,4 mm
Litavimo jungties aprašymas:
B - prijunkite akumuliatoriaus neigiamą pusę
B1 Prijunkite 1 akumuliatorių prie 2 akumuliatoriaus kontaktų
B2 Prijunkite 2 akumuliatoriaus kaiščius prie 3 akumuliatoriaus
B3 prijunkite 3 akumuliatoriaus 4 akumuliatoriaus kontaktus
B4 Prijunkite 4 akumuliatorių prie 5 akumuliatoriaus
B5 Prijunkite akumuliatoriaus teigiamą pusę
Cnnection 6S instrukcija:
Produkto dydis: 37,3*25,8*2,4 mm
Litavimo jungties aprašymas:
B - prijunkite akumuliatoriaus neigiamą pusę
B1 Prijunkite 1 akumuliatorių prie 2 akumuliatoriaus kontaktų
B2 Prijunkite 2 akumuliatoriaus kaiščius prie 3 akumuliatoriaus
B3 prijunkite 3 akumuliatoriaus 4 akumuliatoriaus kontaktus
B4 Prijunkite 4 akumuliatorių prie 5 akumuliatoriaus
B5 Prijunkite akumuliatorių 5 akumuliatoriaus kaiščius 6
B6 Prijunkite akumuliatoriaus teigiamą pusę
Cnnection 7S instrukcija:
Produkto dydis: 37,3*25,8*2,4 mm
Litavimo jungties aprašymas:
B - prijunkite akumuliatoriaus neigiamą pusę
B1 Prijunkite 1 akumuliatorių prie 2 akumuliatoriaus kontaktų
B2 Prijunkite 2 akumuliatoriaus kaiščius prie 3 akumuliatoriaus
B3 prijunkite 3 akumuliatoriaus 4 akumuliatoriaus kontaktus
B4 Prijunkite 4 akumuliatorių prie 5 akumuliatoriaus
B5 Prijunkite akumuliatorių 5 akumuliatoriaus kaiščius 6
B6 Prijunkite akumuliatoriaus 6 kontaktus prie 7 akumuliatoriaus
B7 Prijunkite teigiamą akumuliatoriaus bloką

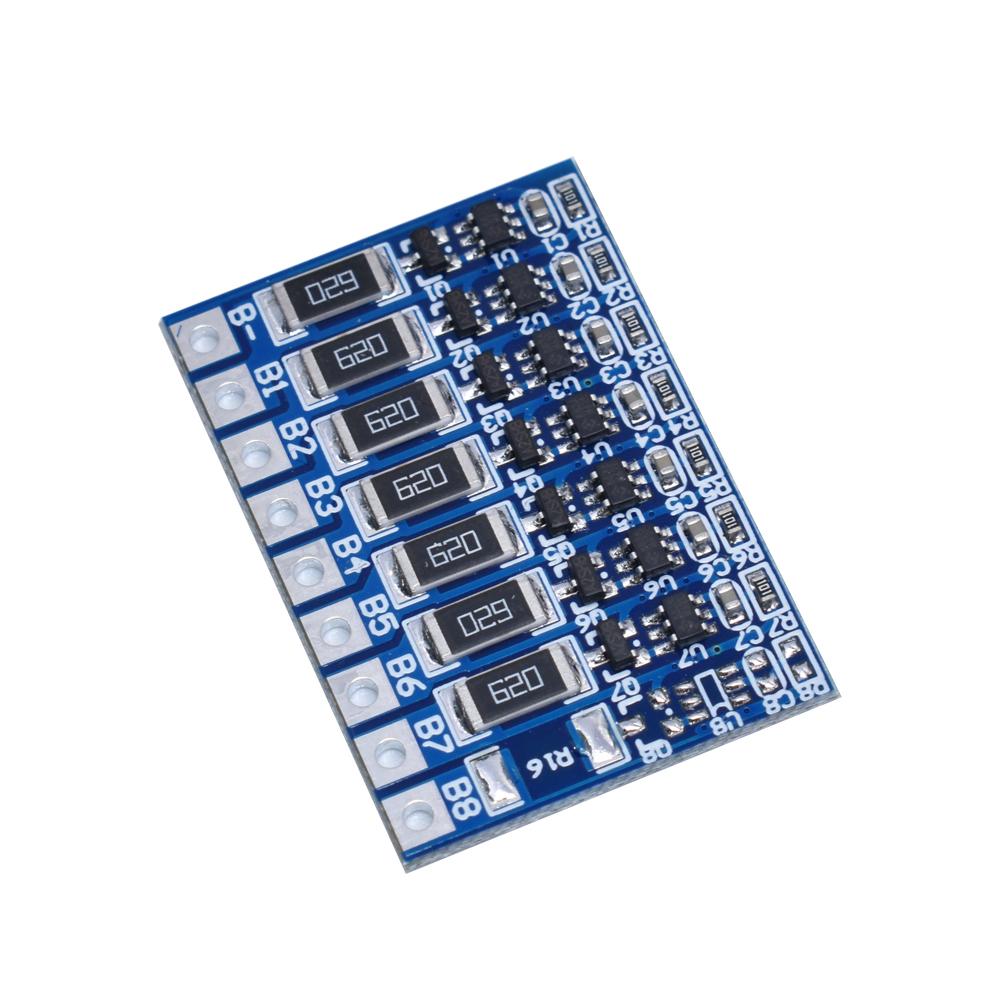

Cnnection 8S instrukcija:
Produkto dydis: 37,3*25,8*2,4 mm
Litavimo jungties aprašymas:
B - prijunkite akumuliatoriaus neigiamą pusę
B1 Prijunkite 1 akumuliatorių prie 2 akumuliatoriaus kontaktų
B2 Prijunkite 2 akumuliatoriaus kaiščius prie 3 akumuliatoriaus
B3 prijunkite 3 akumuliatoriaus 4 akumuliatoriaus kontaktus
B4 Prijunkite 4 akumuliatorių prie 5 akumuliatoriaus
B5 Prijunkite akumuliatorių 5 akumuliatoriaus kaiščius 6
B6 Prijunkite akumuliatoriaus 6 kontaktus prie 7 akumuliatoriaus
B7 Prijunkite akumuliatorių 7 prie 8 akumuliatoriaus kontaktų
